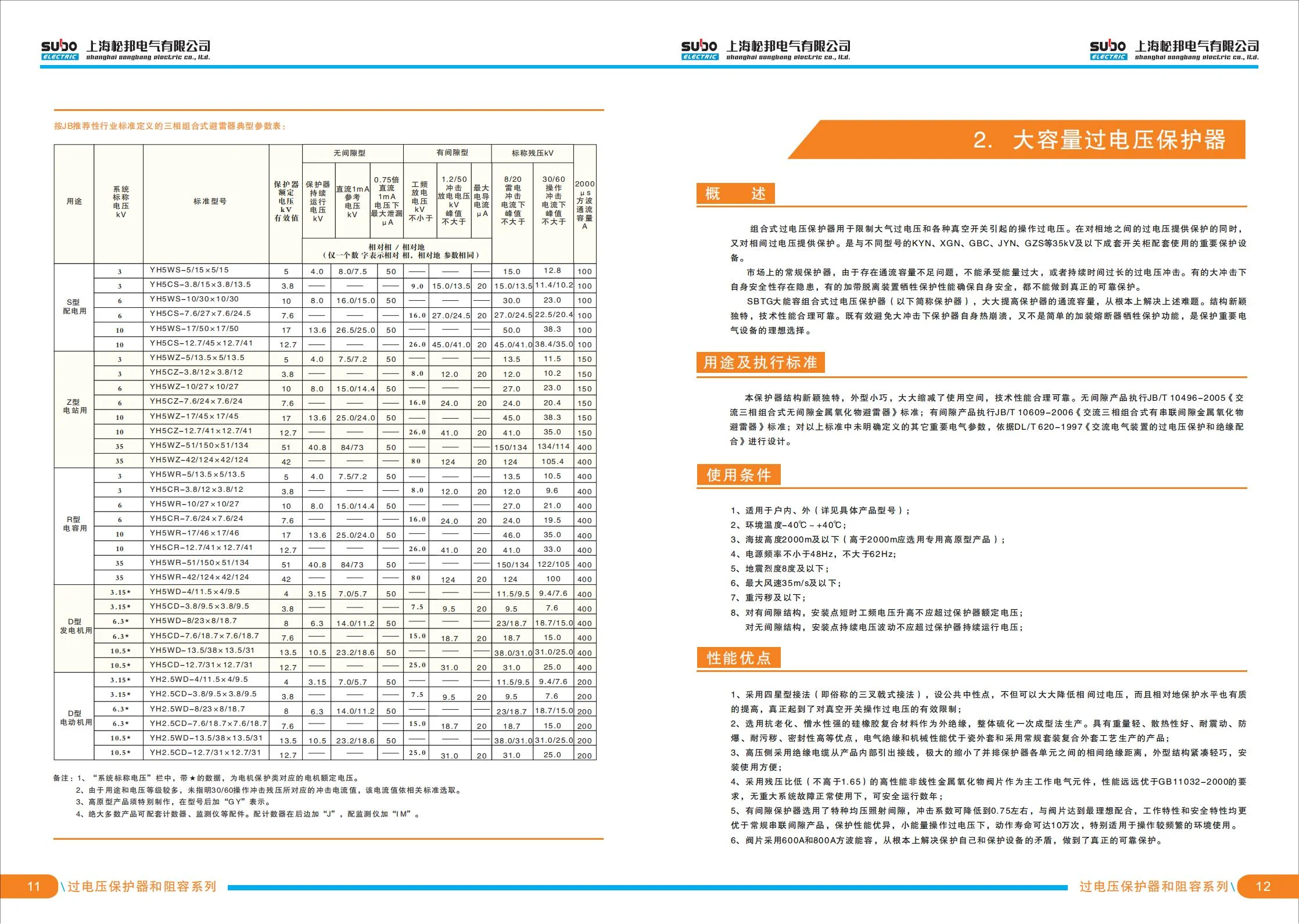

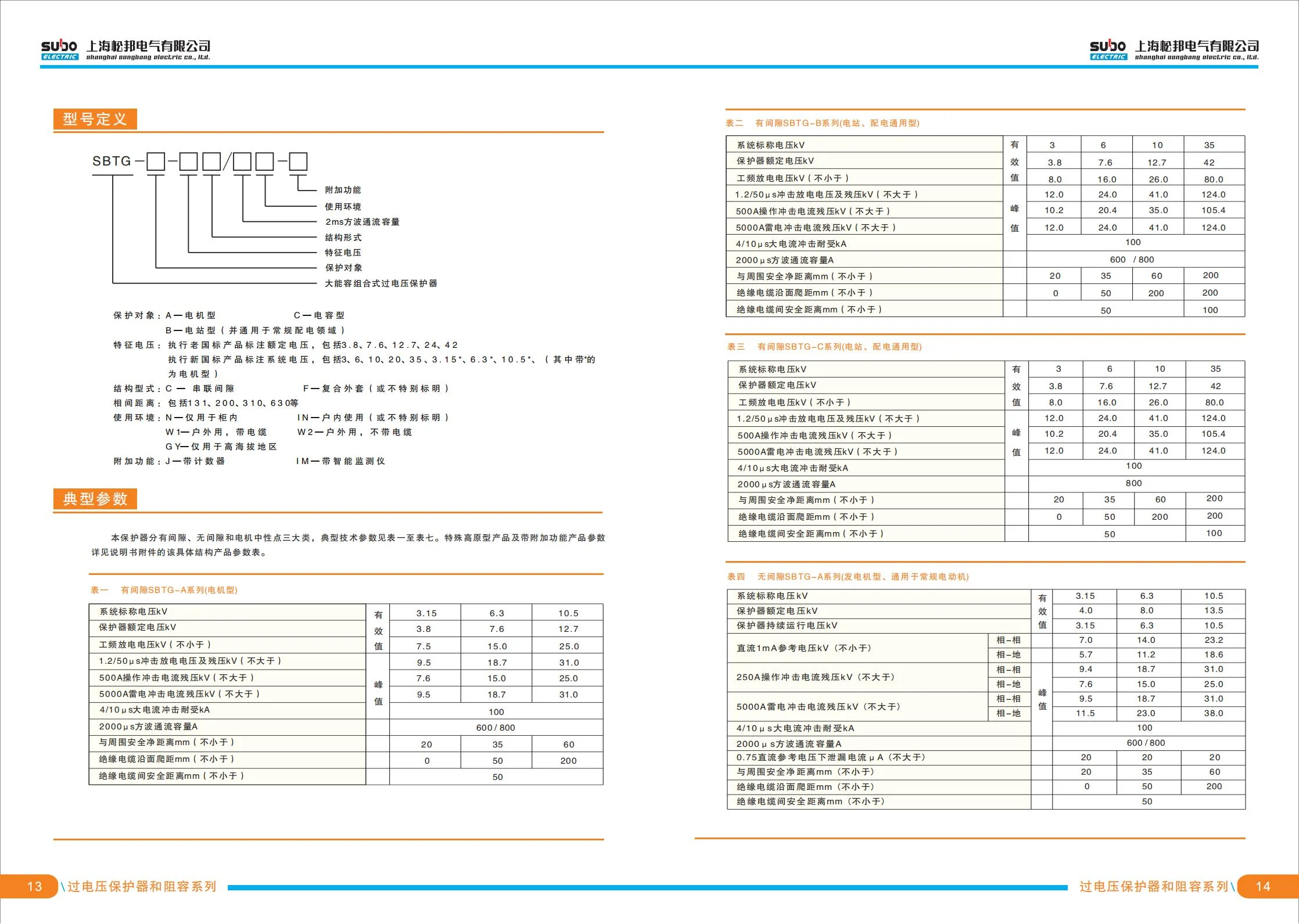

SBTG大容量過電壓保護器

分享到微信

×
組合式過電壓保護器用于限制大氣過電壓和各種真空開關引起的操作過電壓。在對相地之間的過電壓提供保護的同時,又對相間過電壓提供保護。是與不同型號的KYN、XGN、GBC、JYN、GZS等35kV及以下成套開關柜配套使用的重要保護設備。市場上的常規保護器,由于存在通流容量不足問題,不能承受能量過大,或者持續時間過長的過電壓沖擊。有的大沖擊下自身安全性存在隱患,有的加帶脫離裝置使產品保護性能降低,都不能做到真正的可靠保護。SBTG大能容組合式過電壓保護器(以下簡稱保護器),提高保護器的通流容量,從根本上解決上述難題。結構新穎獨特,技術性能合理可靠。既有效避免大沖擊下保護器自身熱崩潰,又不是簡單的加裝熔斷器減輕保護功能,是保護重要電氣設備的理想選擇。
產品詳情
一、概述
組合式過電壓保護器用于限制大氣過電壓和各種真空開關引起的操作過電壓。在對相地之間的過電壓提供保護的同時,又對相間過電壓提供保護。是與不同型號的KYN、XGN、GBC、JYN、GZS等35kV及以下成套開關柜配套使用的重要保護設備。

市場上的常規保護器,由于存在通流容量不足問題,不能承受能量過大,或者持續時間過長的過電壓沖擊。有的大沖擊下自身安全性存在隱患,有的加帶脫離裝置使產品保護性能降低,都不能做到真正的可靠保護。

SBTG大能容組合式過電壓保護器(以下簡稱保護器),提高保護器的通流容量,從根本上解決上述難題。結構新穎獨特,技術性能合理可靠。既有效避免大沖擊下保護器自身熱崩潰,又不是簡單的加裝熔斷器減輕保護功能,是保護重要電氣設備的理想選擇。

二、用途及執行標準
本保護器結構新穎獨特,外型小巧,縮減了使用空間,技術性能合理可靠。無間隙產品執行JB/T 10496-2005《交流三相組合式無間隙金屬氧化物避雷器》標準;有間隙產品執行JB/T 10609-2006《交流三相組合式有串聯間隙金屬氧化物避雷器》標準;對以上標準中未明確定義的其它重要電氣參數,依據DL/T 620-1997《交流電氣裝置的過電壓保護和絕緣配合》進行設計。

三、使用條件
1、適用于戶內、外(詳見具體產品型號);

2、環境溫度-40℃ ~ +40℃;

3、海拔高度4000m及以下(高于4000m應選用用高原型產品);

4、電源頻率不小于48Hz,不大于62Hz;

5、地震烈度8度及以下;

6、較大風速35m/s及以下;

7、重污穢及以下;

8、對有間隙結構,安裝點短時工頻電壓升高不應超過保護器額定電壓; 對無間隙結構,安裝點持續電壓波動不應超過保護器持續運行電壓;

四、性能優點
1、采用四星型接法(即俗稱的三叉戟式接法),設公共中性點,不但可以降低相 間過電壓,而且相對地保護水平也有質的提高,真正起到了對真空開關操作過電壓的有效限制;

2、選用抗老化、憎水性強的硅橡膠復合材料作為外絕緣,整體硫化一次成型法生產。具有重量輕、散熱性好、耐震動、防爆、耐污穢、密封性高等優點,電氣絕緣和機械性能優于瓷外套和采用常規套裝復合外套工藝生產的產品;

3、高壓側采用絕緣電纜從產品內部引出接線,極大的縮小了并排保護器各單元之間的相間絕緣距離,外型結構緊湊輕巧,安裝使用方便;

4、采用殘壓比低(不高于1.65)的高性能非線性金屬氧化物閥片作為主工作電氣元件,性能遠遠優于GB11032-2000的要求,無重大系統故障正常使用下,可安全運行數年;

5、有間隙保護器選用了特種均壓照射間隙,沖擊系數可降低到0.75左右,與閥片達到理想配合,工作特性和安全特性均更優于常規串聯間隙產品,保護性能優異,小能量操作過電壓下,動作壽命可達10萬次,特別適用于操作較頻繁的環境使用。

6、閥片采用600A和800A方波能容,從根本上解決保護自己和保護設備的矛盾,做到了真正的可靠保護。
