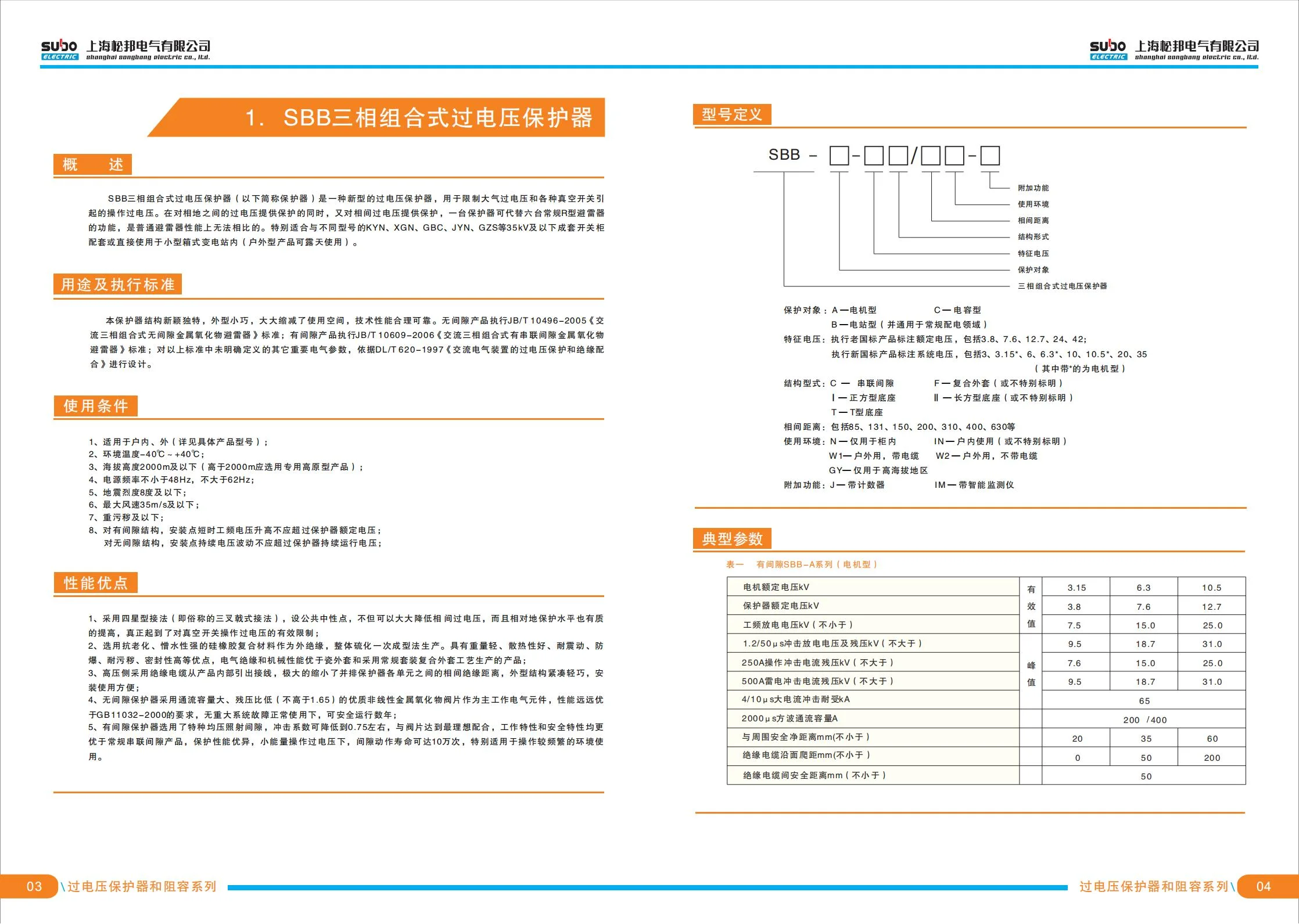

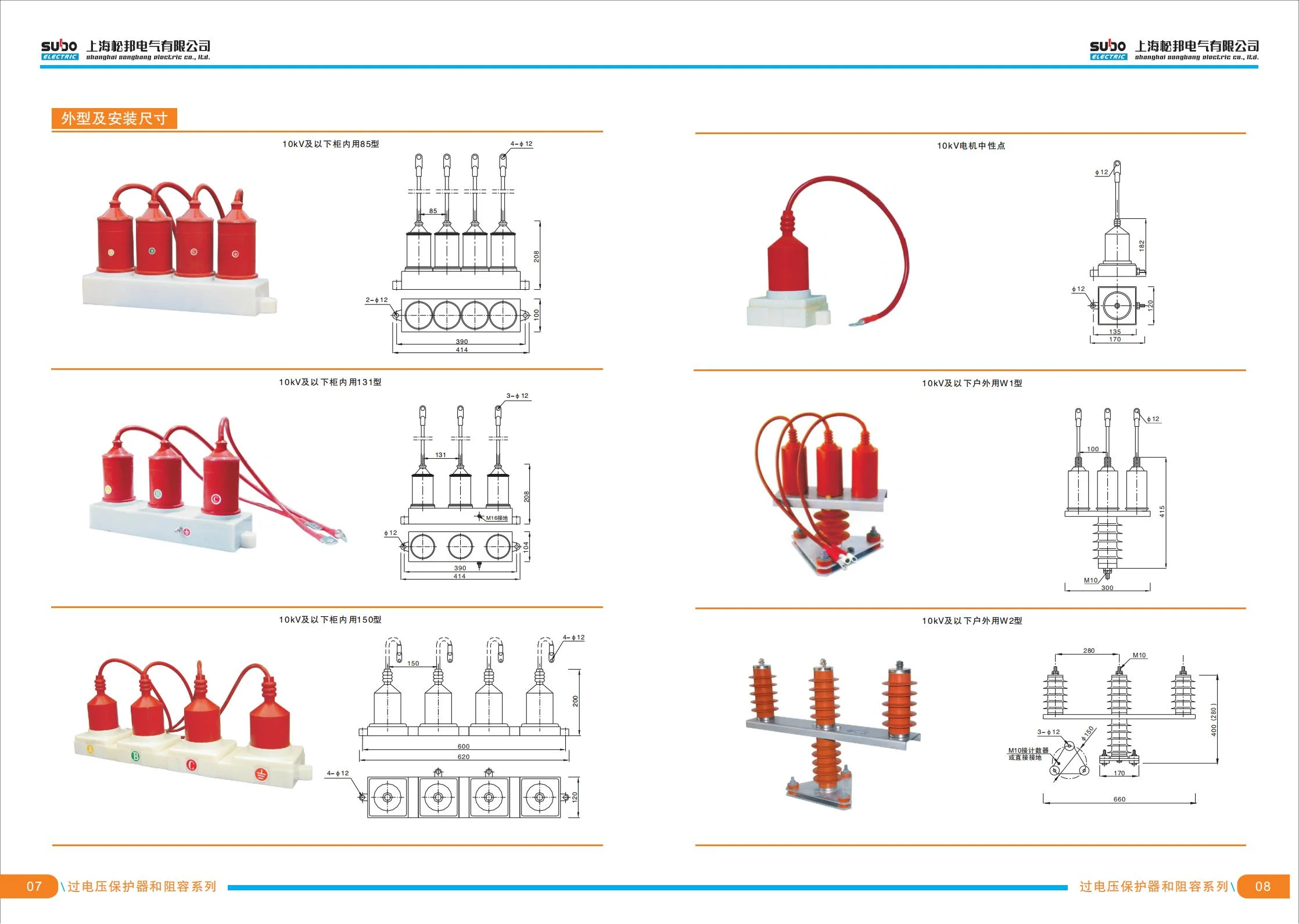

一、概述
SBB三相組合式過電壓保護器(以下簡稱保護器)是一種新型的過電壓保護器,用于限制大氣過電壓和各種真空開關引起的操作過電壓。在對相地之間的過電壓提供保護的同時,又對相間過電壓提供保護,一臺保護器可代替六臺常規R型避雷器的功能,是普通避雷器性能上無法相比的。特別適合與不同型號的KYN、XGN、GBC、JYN、GZS等35kV及以下成套開關柜配套或直接使用于小型箱式變電站內(戶外型產品可露天使用)。

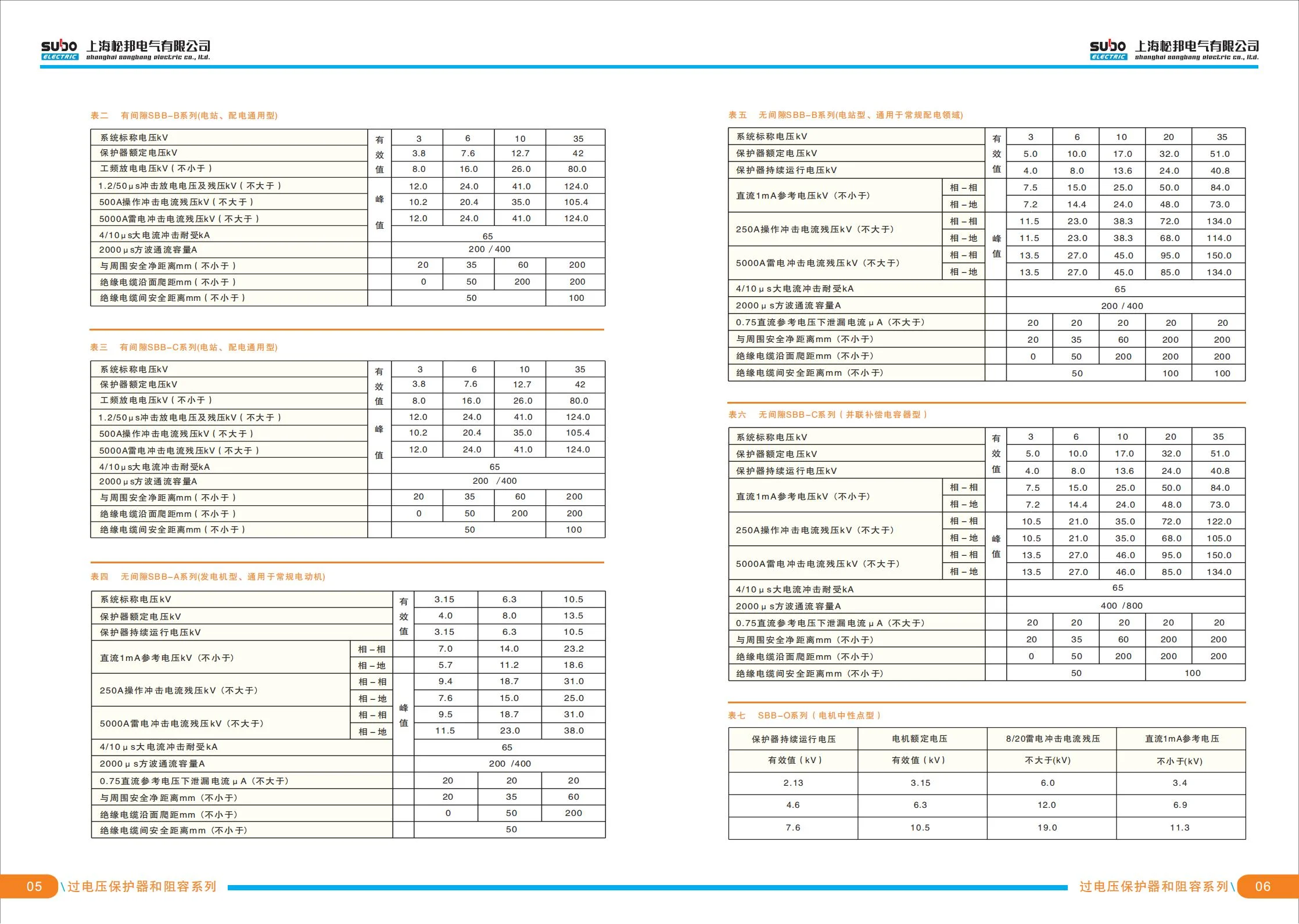

二、用途及執行標準
本保護器結構新穎獨特,外型小巧,縮減了使用空間,技術性能合理可靠。無間隙產品執行JB/T 10496-2005《交流三相組合式無間隙金屬氧化物避雷器》標準;有間隙產品執行JB/T 10609-2006《交流三相組合式有串聯間隙金屬氧化物避雷器》標準;對以上標準中未明確定義的其它重要電氣參數,依據DL/T 620-1997《交流電氣裝置的過電壓保護和絕緣配合》進行設計。
三、使用條件
1、適用于戶內、外(詳見具體產品型號);
2、環境溫度-40℃ ~ +40℃;
3、海拔高度4000m及以下(高于4000m應選用專業高原型產品);
4、電源頻率不小于48Hz,不大于62Hz;
5、地震烈度8度及以下;
6、風速35m/s及以下;
7、重污穢及以下;
8、對有間隙結構,安裝點短時工頻電壓升高不應超過保護器額定電壓; 對無間隙結構,安裝點持續電壓波動不應超過保護器持續運行電壓;
四、性能優點
1、采用四星型接法(即俗稱的三叉戟式接法),設公共中性點,不但可以降低相 間過電壓,而且相對地保護水平也有質的提高,真正起到了對真空開關操作過電壓的有效限制;
2、選用抗老化、憎水性強的硅橡膠復合材料作為外絕緣,整體硫化一次成型法生產。具有重量輕、散熱性好、耐震動、防爆、耐污穢、密封性高等優點,電氣絕緣和機械性能優于瓷外套和采用常規套裝復合外套工藝生產的產品;
3、高壓側采用絕緣電纜從產品內部引出接線,極大的縮小了并排保護器各單元之間的相間絕緣距離,外型結構緊湊輕巧,安裝使用方便;
4、無間隙保護器采用通流容量大、殘壓比低(不高于1.65)的優非線性金屬氧化物閥片作為主工作電氣元件,性能遠遠優于GB11032-2000的要求,無重大系統故障正常使用下,可安全運行數年;
5、有間隙保護器選用了特種均壓照射間隙,沖擊系數可降低到0.75左右,與閥片達到較理想配合,工作特性和安全特性均更優于常規串聯間隙產品,保護性能優異,小能量操作過電壓下,間隙動作壽命可達10萬次,特別適用于操作較頻繁的環境使用。
