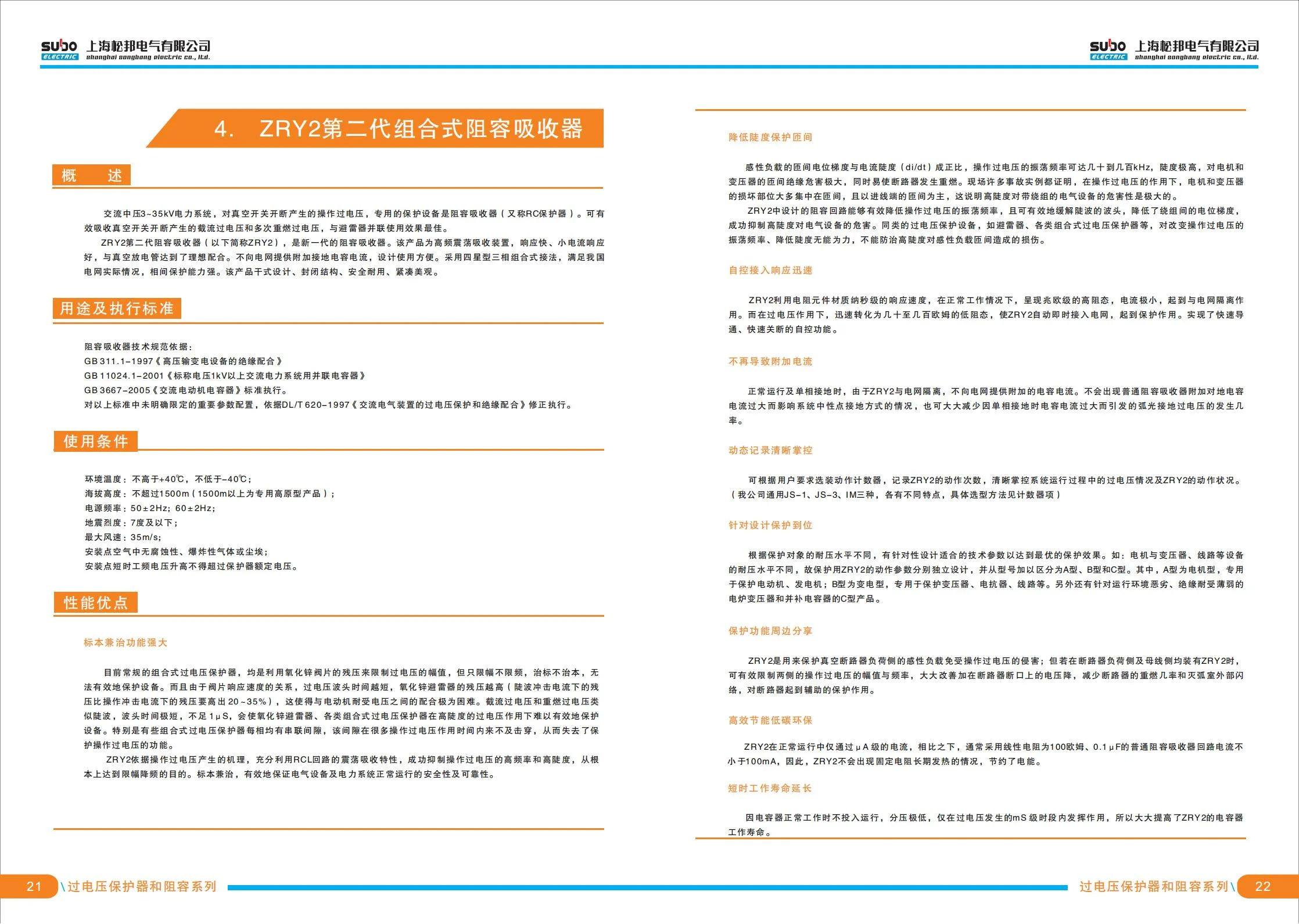

概述
交流中壓3~35kV電力系統，對真空開關開斷產生的操作過電壓的保護設備是阻容吸收器（又稱RC保護器）?？捎行照婵臻_關開斷產生的截流過電壓和多次重燃過電壓，與避雷器并聯使用效果佳。

ZRY2第二代阻容吸收器（以下簡稱ZRY2），是新一代的阻容吸收器。該產品為高頻震蕩吸收裝置，響應快、小電流響應好，與真空放電管達到了理想配合。不向電網提供附加接地電容電流，設計使用方便。采用四星型三相組合式接法，滿足我國電網實際情況，相間保護能力強。該產品干式設計、封閉結構、安全耐用、緊湊美觀。

用途及執行標準
阻容吸收器技術規范依據：

GB 311.1-1997《高壓輸變電設備的絕緣配合》

GB 11024.1-2001《標稱電壓1kV以上交流電力系統用并聯電容器》

GB 3667-2005《交流電動機電容器》標準執行。

對以上標準中未明確限定的重要參數配置，依據DL/T 620-1997《交流電氣裝置的過電壓保護和絕緣配合》修正執行。

使用條件
環境溫度：不高于+40℃，不低于-40℃；

海拔高度：不超過1500m（1500m以上為用于高原型產品）；

電源頻率：50±2Hz；60±2Hz；

地震烈度：7度及以下；

大風速：35m/s；

安裝點空氣中無腐蝕性、炸裂性氣體或塵埃；

安裝點短時工頻電壓升高不得超過保護器額定電壓。

性能優點
標本兼治功能強大

目前常規的組合式過電壓保護器，均是利用氧化鋅閥片的殘壓來限制過電壓的幅值，但只限幅不限頻，治標不治本，無法有效地保護設備。而且由于閥片響應速度的關系，過電壓波頭時間越短，氧化鋅避雷器的殘壓越高（陡波沖擊電流下的殘壓比操作沖擊電流下的殘壓要高出 20～35%），這使得與電動機耐受電壓之間的配合極為困難。截流過電壓和重燃過電壓類似陡波，波頭時間極短，不足 1μS，會使氧化鋅避雷器、各類組合式過電壓保護器在高陡度的過電壓作用下難以有效地保護設備。特別是有些組合式過電壓保護器每相均有串聯間隙，該間隙在很多操作過電壓作用時間內來不及擊穿，從而失去了保護操作過電壓的功能。

ZRY2依據操作過電壓產生的機理，充分利用RCL回路的震蕩吸收特性，成功抑制操作過電壓的高頻率和高陡度，從根本上達到限幅降頻的目的。標本兼治，有效地保證電氣設備及電力系統正常運行的安全性及可靠性。

降低陡度保護匝間

感性負載的匝間電位梯度與電流陡度（di/dt）成正比，操作過電壓的振蕩頻率可達幾十到幾百kHz，陡度極高，對電機和變壓器的匝間絕緣危害極大，同時易使斷路器發生重燃?，F場許多事故實例都證明，在操作過電壓的作用下，電機和變壓器的損壞部位大多集中在匝間，且以進線端的匝間為主，這說明高陡度對帶繞組的電氣設備的危害性是極大的。

ZRY2中設計的阻容回路能夠有效降低操作過電壓的振蕩頻率，且可有效地緩解陡波的波頭，降低了繞組間的電位梯度，成功抑制高陡度對電氣設備的危害。同類的過電壓保護設備，如避雷器、各類組合式過電壓保護器等，對改變操作過電壓的振蕩頻率、降低陡度無能為力，不能防治高陡度對感性負載匝間造成的損傷。

自控接入響應迅速

ZRY2利用電阻元件材質納秒級的響應速度，在正常工作情況下，呈現兆歐級的高阻態，電流極小，起到與電網隔離作用。而在過電壓作用下，迅速轉化為幾十至幾百歐姆的低阻態，使ZRY2自動即時接入電網，起到保護作用。實現了快速導通、快速關斷的自控功能。

不再導致附加電流

正常運行及單相接地時，由于ZRY2與電網隔離，不向電網提供附加的電容電流。不會出現普通阻容吸收器附加對地電容電流過大而影響系統中性點接地方式的情況，也可大減少因單相接地時電容電流過大而引發的弧光接地過電壓的發生幾率。

動態記錄清晰掌控

可根據用戶要求選裝動作計數器，記錄ZRY2的動作次數，清晰掌控系統運行過程中的過電壓情況及ZRY2的動作狀況。（我公司通用JS-1、JS-3、ZM-6三種，各有不同特點，具體選型方法見計數器項）

針對設計保護到位

根據保護對象的耐壓水平不同，有針對性設計適合的技術參數以達到較優的保護效果。如：電機與變壓器、線路等設備的耐壓水平不同，故保護用ZRY2的動作參數分別獨自設計，并從型號加以區分為A型、B型和C型。其中，A型為電機型，用于于保護電動機、發電機；B型為變電型，用于于保護變壓器、電抗器、線路等。另外還有針對運行環境惡劣、絕緣耐受薄弱的電爐變壓器和并補電容器的C型產品。

保護功能周邊分享

ZRY2是用來保護真空斷路器負荷側的感性負載免受操作過電壓的侵害；但若在斷路器負荷側及母線側均裝有ZRY2時，可有效限制兩側的操作過電壓的幅值與頻率，大改善加在斷路器斷口上的電壓降，減少斷路器的重燃幾率和滅弧室外部閃絡，對斷路器起到輔助的保護作用。

高效節能低碳環保

ZRY2在正常運行中及通過μA 級的電流，相比之下，通常采用線性電阻為100歐姆、0.1μF的普通阻容吸收器回路電流不小于100mA，因此，ZRY2不會出現固定電阻長期發熱的情況，節約了電能。

短時工作壽命延長

因電容器正常工作時不投入運行，分壓極低，及在過電壓發生的mS 級時段內發揮作用，所以大提高了ZRY2的電容器工作壽命。
